LAPORAN PRAKTIKUM VI INSTALASI AUDIO HIFI

Mk.Prak.Audio Radio

Oleh : Rio Dharmawan Nababan

1203053

Group 2e4

A. TUJUAN PRAKTIKUM.

Setelah Melakukan Praktikum Diharapkan Mahasiswa Dapat :

Menginstalasi perangkat audio HiFi.
Mengetahui fungsi peralatan audio HiFi.
Mengetahui troubleshooting dasar peralatan audio HiFi

B. ALAT DAN BAHAN PRAKTIKUM.

Amplifier = 1 set
Mixer audio = 1 set
Audio player = 1 set
Loudspeaker = 2 buah
Kabel = secukupnya.

C. LANDASAN TEORI PRAKTIKUM.

Sistem tata suara merupakan sekumpulan peralatan dalam pengaturan suara atau bunyi untuk menghasilkan kualitas bunyian yang baik pada suatu acara pertunjukan, pertemuan, rekaman, dan lain-lain. Tata suara erat kaitannya dengan pengaturan penguatan suara agar dapat terdengar keras tanpa mengabaikan kualitas suara-suara yang dikuatkan. Pengaturan tersebut meliputi pengaturan mikropon-mikropon, prosesor dan efek suara, serta pengaturan konsul remix, juga audio power amplifier dan speaker-speakernya secara keseluruhan.

Dimana bagian input berfungsi menerima signal masukan dari mikrofon, pemutar musik dan peralatan penghasil bunyi lainnya.Microphone berfungsi merubah getaran suara menjadi signal listrik dan mengirimnya melalui kabel menuju mixer audio. Mixer menerima signal suara dan musik melalui setiap kanalnya kemudian dilakukan proses mixing dan balancing. Proses ini dilakukan untuk mencampur dan menyeimbangkan suara yang diterima yang kemudian dikirimkan lagi melalui kabel ke rangkaian power amplifier.Dalam sistem sederhana, power amplifier kadang terdapat dalam satu kemasan dengan mixer yang disebut power mixer, atau juga power amplifier yang tercakup dalam kotak speaker yang lebih kita kenal dengan speaker aktif. Namun betapapun besar dan rumitnya sebuah sistem, tetap akan berada pada prinsip gambar diatas

Dalam sistem yang lebih besar akan terdapat beberapa peralatan tambahan yang tentu saja akan terdapat banyak pengaturan. Pada gambar Dibawah, terlihat sistem yang lebih kompleks. Ini adalah yang biasa diterapkan bagi kafe, pub, bar atau club yang menampilkan musik live dan ber-area tidak terlalu luas.

Peralatan audio pada sound professional :

Power Amplifier adalah Alat ini termasuk sebagai fungsi utama didalam rangkaian peralatan dalam organ tunggal. Fungsi dari alat ini adalah tempat penghasil bunyi atau disebut juga pengeras suara yang disalurkan ke speaker. Power amply ada beberapa kekuatan outputnya tergantung kapasitas yang akan kita butuhkan. tetapi dalam hal ini organ tunggal harus mengandalkan power yang besar atau disebut juga watt yang besar supaya bisa seimbang antara suara yang diterima dengan frequensi yang dikeluarkannya seperti high ,mid ,low bisa seimbang banyak yang menggunakan power rakitan sendiri, katannya rakitan sendiri lebih memuaskan, tapi jangan salah walau bagaimana pun juga power build up pada toko alat sound system sangat jauh dan jauh sekali lebih unggul dibanding rakitan sendiri. Karena design dan peralatannya sudah diukur melalui komputer jadi sudah pasti tahu kan hasilnya seperti apa.

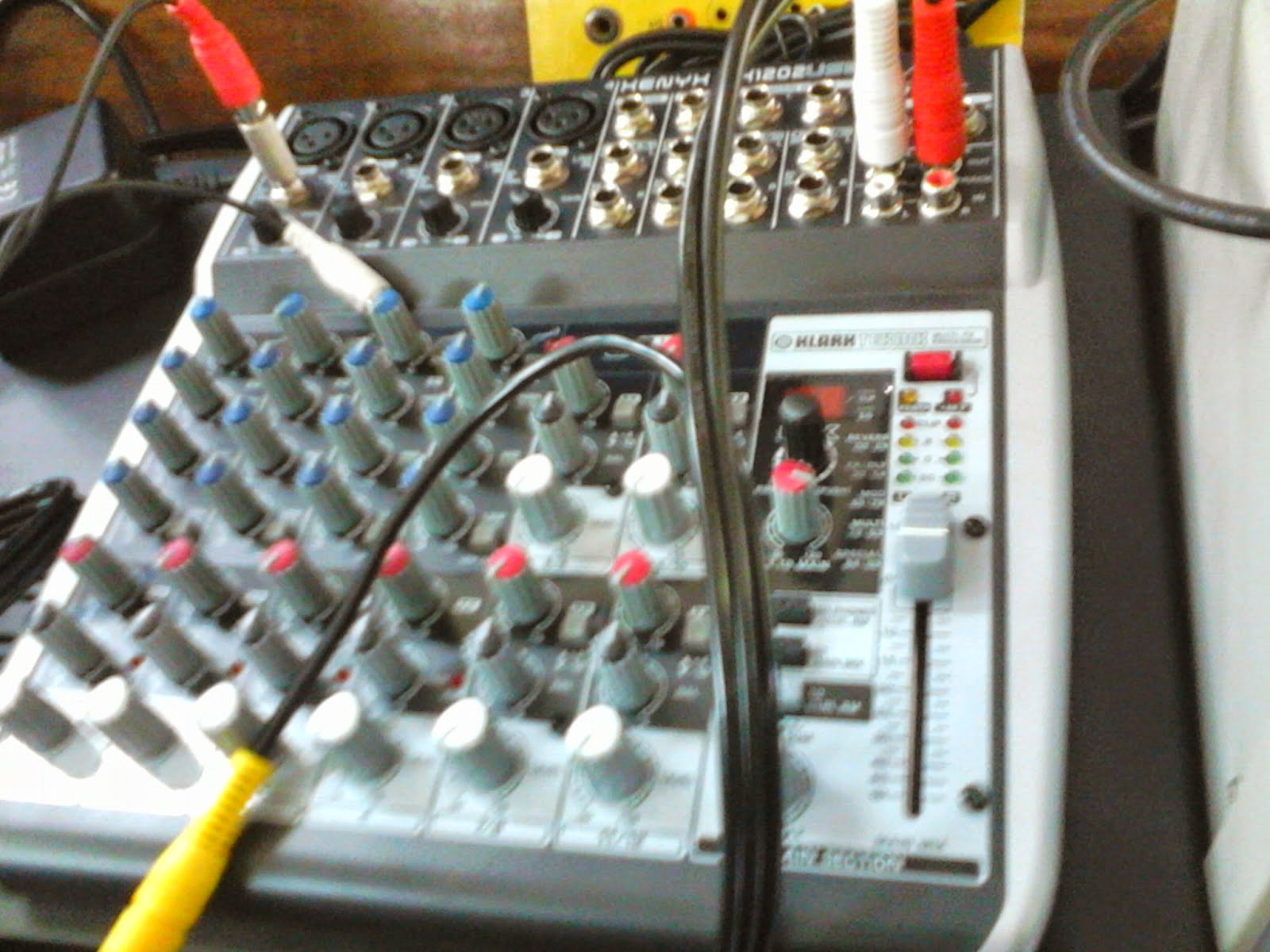

Mixer adalah fungsi utama didalam rangkaian peralatan audio organ tunggal, dikarenakan mixer bisa menampung semua suara yang berhubungan dengan organ tunggal seperti contoh output keyboard, mic penyanyi, melody jika ada tambahan dan lain-lain. Mixer juga terdapat beberapa jenis dan merk ,saat ini mixer yang sering kita lihat dalam organ tunggal dari mulai 6 ,8 ,10 ,12 ,16 hingga 24 channel tergantung selera dan keinginan kita sendiri ,pada prinsipnya mixer itu hanya tempat penampungan dan tempat pendorong suara.

Equalizer adalah dalam sistem penguatan suara dalam dua bentuk : grafis dan parametrik . A high-pass ( low- cut ) dan / atau low-pass ( high- cut ) filter juga dapat dimasukkan . Equalizers parametrik sering dibangun ke setiap saluran dalam pencampuran konsol dan juga tersedia sebagai unit terpisah . Equalizers parametrik pertama kali menjadi populer pada 1970-an dan tetap equalizer program pilihan bagi banyak insinyur sejak saat itu .

Compressor dirancang untuk mengelola jangkauan dinamis dari sinyal audio. Sebuah kompresor menyelesaikan ini dengan mengurangi gain dari sinyal yang di atas tingkat yang ditetapkan ( threshold ) dengan jumlah yang ditentukan ( rasio ) . Tanpa pengurangan keuntungan ini , sinyal yang mendapat , mengatakan 10 % lebih keras sebagai input , akan menjadi 10 % lebih keras pada output . Dengan keuntungan berkurang , sebuah sinyal yang mendapat 10 % lebih keras pada masukan akan mungkin 3 % lebih keras pada output . Kebanyakan kompresor yang tersedia dirancang untuk memungkinkan operator untuk memilih rasio dalam kisaran biasanya 1:01-20:01 , dengan beberapa pengaturan yang memungkinkan hingga ∞ : 1 . Sebuah kompresor dengan rasio yang tak terbatas biasanya disebut sebagai limiter . Kecepatan yang kompresor menyesuaikan gain dari sinyal ( disebut serangan ) biasanya disesuaikan seperti hasil akhir dari perangkat.

Sound reinforcement

Sebuah sistem penguatan suara adalah kombinasi dari mikrofon , sinyal prosesor , amplifier , dan pengeras suara yang membuat suara hidup atau pra-rekaman lebih keras dan juga dapat mendistribusikan suara-suara untuk audiens yang lebih besar atau lebih jauh . Dalam beberapa situasi , sistem penguatan suara juga digunakan untuk meningkatkan suara dari sumber-sumber di atas panggung , sebagai lawan hanya memperkuat sumber berubah .sebuah sistem penguatan suara mungkin sangat kompleks , termasuk ratusan mikrofon , audio pencampuran kompleks dan sistem pemrosesan sinyal , puluhan ribu watt power amplifier , dan beberapa array loudspeaker , semua diawasi oleh sebuah tim insinyur audio dan teknisi . Di sisi lain , sistem penguatan suara dapat sesederhana sebagai alamat publik kecil ( PA ) sistem , yang terdiri dari mikrofon yang terhubung ke loudspeaker diperkuat . Dalam kedua kasus , sistem ini memperkuat suara untuk membuatnya lebih keras atau mendistribusikannya ke khalayak yang lebih luas .

D. PROSEDUR KERJA PRAKTIKUM.

Pasang dan rakit peralatan audio seperti pada gambar 2 dan sesuaikan dengan peralatan yang ada.
Masukkan input mixer dengan peralatan penghasil bunyi seperti microphone, ipod, mp3 player, komputer, CD dan lainnya.
Atur pengaturan bass dan trable pada posisi tengah dan atur besaran volume seperlunya (sesuaikan dengan kuat bunyi).
Lepaskan loudspeaker hubungkan, pasang AFG pada bagian input mixer serta hubungkan ke chanel 1 osiloskop dan output dari amplifier ke chanel 2 osiloskop.
Atur input AFG pada posisi 1 KHz dengan amplitudo sebesar 50 mVp-p, berapa tegangan output yang dihasilkan?.....Vp-p.
Atur pengaturan penguatan input dengan membesarkan dan mengecilkan gain, volume perchanel, volume master, dan volume dari amplifier hingga menghasilkan sinyal output yang dapat terbaca dan tidak cacat ...... Vp-p. Berapa besar penguatan dari rangkaian keseluruhan yang anda gunakan ..... dB.
Aturlah pengaturan bervagai kondisi dari peralatan mixer, dan dengarkan serta amati perubahan bunyi dari setiap perubahan pengaturan dari mixer.

E. HASIL KERJA PRAKTIKUM.

                                              Bentuk Gelombang yang dihasilkan :

Atur input AFG pada posisi 1 KHz dengan amplitudo sebesar 50 mVp-p, berapa tegangan output yang dihasilkan?

Atur pengaturan penguatan input dengan membesarkan dan mengecilkan gain, volume perchanel, volume master, dan volume dari amplifier hingga menghasilkan sinyal output yang dapat terbaca dan tidak cacat. Berapa besar penguatan dari rangkaian keseluruhan yang anda gunakan.

F. KESIMPULAN PRAKTIKUM.

HIFI merupakan istilah bagi perangkat audio yang bisa merepro suara dengan derajat kesamaan yang mendekati (mirip) dengan suara aslinya. HIFI sering bisa dijumpai di perangkat amplifier stereo dua kanal. Asalkan suara yang dihasilkan bersih, natural, bass nendang, trebel empuk, dan enak didengar sudah masuk kategori HIFI.
